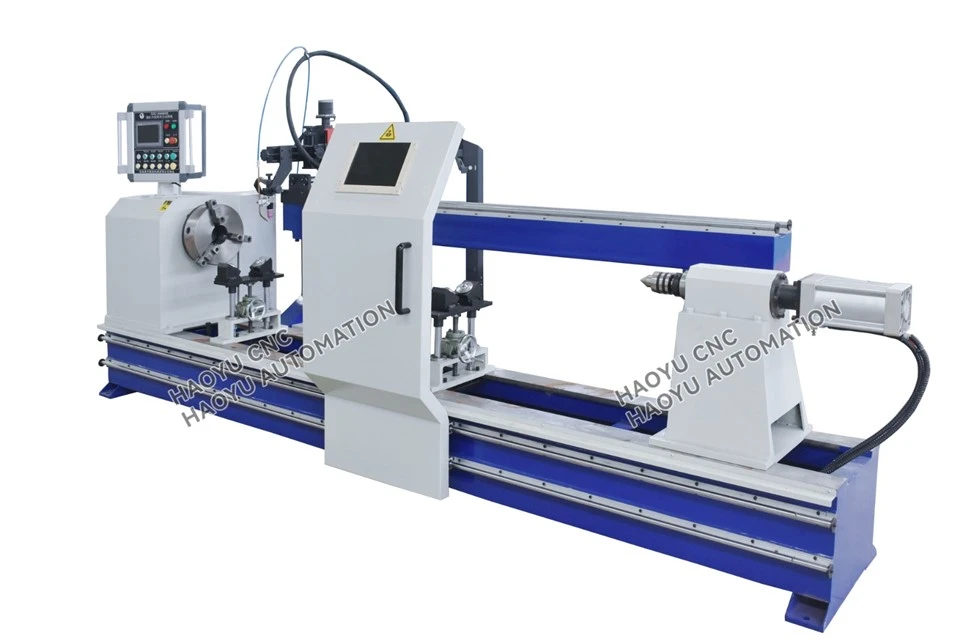

เครื่องเชื่อมอัตโนมัติแบบซ้อนทับแบบวงกลมภายนอก

เราจัดหาโซลูชั่นและกระบวนการเชื่อมที่เหมาะสม เช่น การเชื่อม TIG และการเชื่อม MIG/MAG ตามความต้องการในการเชื่อมของลูกค้าของเรา เราจะใช้เครื่องเชื่อม MIG/MAG เฉพาะสำหรับการเชื่อมแบบโอเวอร์เลย์ทรงกระบอกภายนอกเป็นตัวอย่างในการอธิบายข้อมูลการเปลี่ยนแปลงส่วนประกอบของเครื่อง

• หัวเชื่อมได้รับการแก้ไขในขณะที่ชิ้นงานหมุน ตำแหน่งการเชื่อมอยู่ในแนวนอน
• ชิ้นงานจะถูกจับยึดและหมุนโดยฟิกซ์เจอร์ และรองรับด้วยฉากยึดลูกบอลอเนกประสงค์
• เครื่องจักรมีแรงดันไฟฟ้าสูงและประสิทธิภาพการป้อนลวดช้า ซึ่งรับประกันการจุดประกายอาร์กที่เชื่อถือได้ เครื่องยังมีแรงดันการเชื่อมต่ำและกระแสต่ำสำหรับเติมปล่อง
• ใช้โหมดการป้อนลวดแบบกด-เพื่อรับประกันความเสถียรในการป้อน
• หัวเชื่อมสามารถเคลื่อนที่ตามยาวเพื่อให้การเชื่อมทั้งหมดเสร็จสมบูรณ์
• PLC ควบคุมการทำงานของเครื่องจักรทั้งหมด ความเร็วในการหมุนของชิ้นงานจะถูกปรับโดยอินเวอร์เตอร์ การปรับแบบไม่มีขั้นตอน เพื่อปรับปรุงความน่าเชื่อถือ
• โหมดการเชื่อมและข้อกำหนดการเชื่อมสามารถตั้งค่าล่วงหน้า บันทึก และเรียกคืนได้ ด้วยอินเทอร์เฟซของเครื่องจักรแบบสัมผัส- ทำให้สะดวกในการปรับเปลี่ยนพารามิเตอร์และเปลี่ยนสถานะผ่านหน้าจอสัมผัสของเครื่องจักร-
• หัวเชื่อมสามารถปรับขึ้นลง ซ้ายและขวา และหมุนมุมได้ตามความต้องการในการเชื่อม

องค์ประกอบอุปกรณ์

ประกอบด้วยหัวลดความเร็วไฟฟ้า, ฟิกซ์เจอร์, กลไกการนำไฟฟ้า, การหนีบคบเพลิงเชื่อมและกลไกการปรับ, กลไกการเคลื่อนย้ายตามแนวแกน CNC, ตัวยึดแบบเคลื่อนย้ายได้แบบปรับได้, ระบบควบคุมไฟฟ้า, แหล่งพลังงานการเชื่อมและระบบนิวแมติก

1. หัวเชื่อมสามารถปรับขึ้นและลงได้ (กระบอกนิวแมติก) ด้านข้างและมุมเลี้ยว เครื่องมีไฟฉายเชื่อม MAG 1 ชิ้น

การเคลื่อนที่ของหัวเชื่อมขับเคลื่อนด้วยเซอร์โวมอเตอร์

 2.ใช้ PLC OMRON ของญี่ปุ่นและหน้าจอสัมผัสเพื่อควบคุมเครื่องทั้งหมด ด้วยความช่วยเหลือของระบบเชื่อมต่อเครื่องจักรแบบสัมผัส- โหมดการเชื่อมและข้อกำหนดสามารถตั้งค่าล่วงหน้า จัดเก็บ และเรียกค้นได้ จะมีการแจ้งเตือนข้อผิดพลาดและสัญญาณไฟระหว่างการเชื่อม เช่น ลวดติด ลวดอุดตัน เป็นต้น

3. เครื่องป้อนลวดแบบกด-ทำงานได้อย่างเสถียร เครื่องจักรมีแรงดันไฟฟ้าในการเชื่อมสูงและประสิทธิภาพการป้อนลวดช้า ซึ่งรับประกันการจุดประกายอาร์กที่เชื่อถือได้ เครื่องยังมีแรงดันการเชื่อมต่ำและกระแสเชื่อมต่ำสำหรับการเติมปล่องภูเขาไฟ

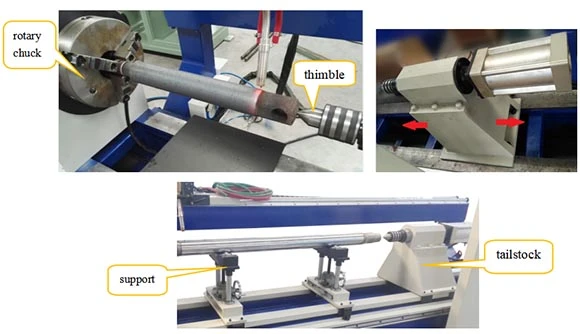

4. ท่อได้รับการแก้ไขโดยหัวจับแบบหมุน และรองรับโดยขายึดของล้อกลิ้ง ลูกบอลอเนกประสงค์ช่วยให้มั่นใจได้ว่ามีความยืดหยุ่นและหมุนได้สะดวก ระยะห่างระหว่างส่วนรองรับสามารถปรับได้ตามความยาวของท่อ

5. ไฟฉายเชื่อม การให้อาหารแบบนิวเมติกและกลไกการสั่น

หัวเชื่อมเคลื่อนที่ไปข้างหน้า-ถอยหลังด้วยกระบอกลม เพื่อไปถึงสวิตช์ระหว่างสถานีเตรียมและสถานีเชื่อม กลไกการสั่นประกอบด้วยสเต็ปเปอร์มอเตอร์ บอลสกรู และรางเชิงเส้น ฯลฯ ใช้โครงสร้างแบบปิด ปกป้องกระบวนการจากฝุ่นและการกระเด็น ความถี่การสั่นของคบเพลิง, ขอบเขตการสั่น, เวลาการสั่น, ระยะการยก, จำนวนการยกสามารถควบคุมได้โดยระบบ CNC

6.เรนเดอร์รินgs

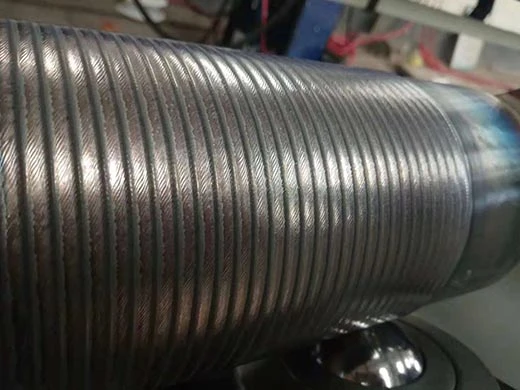

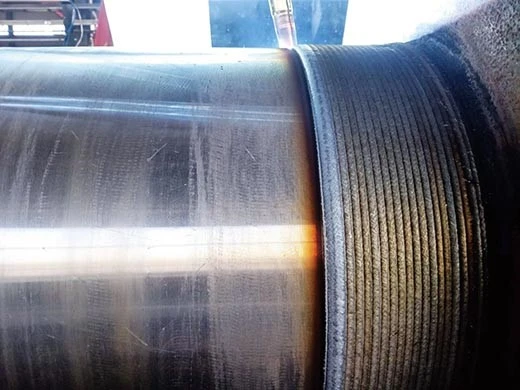

เครื่องเชื่อมซ้อนทับแบบวงกลมภายนอก
