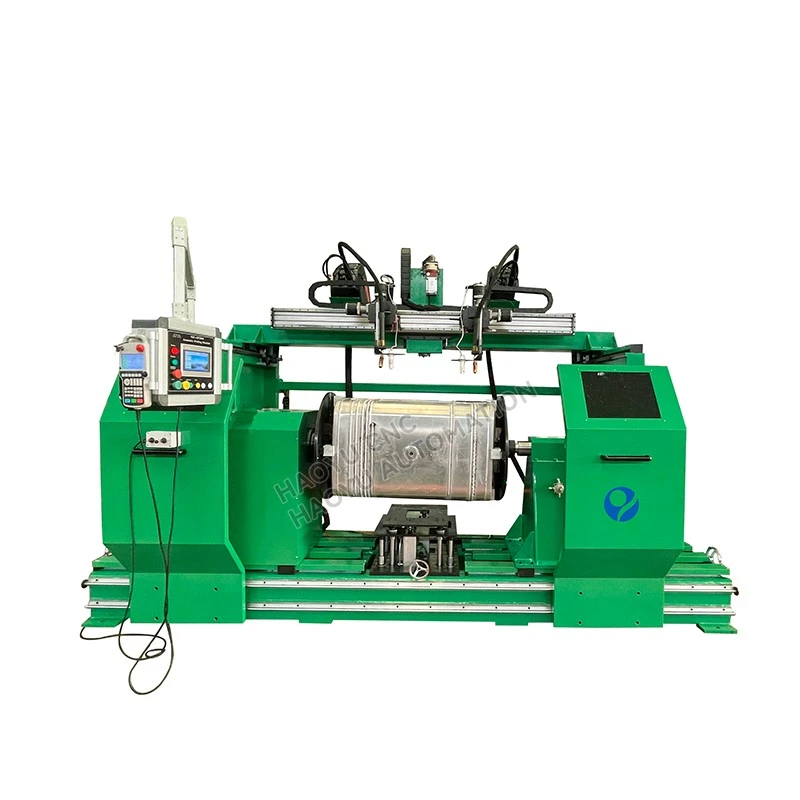

เครื่องเชื่อมถังเชื้อเพลิงอลูมิเนียม MIG อัตโนมัติ





เครื่องเชื่อมถังเก็บอลูมิเนียม

อุปกรณ์นี้ใช้สำหรับการเชื่อมตัวกระบอกและฝาปิดปลายของชิ้นงานที่เป็นเหล็กคาร์บอน สแตนเลส อลูมิเนียม และโลหะอื่นๆ ที่เป็นทรงกระบอก (และสี่เหลี่ยมจัตุรัส รูปวงรี -รูปวงรี ฯลฯ) การเชื่อมถูกควบคุมโดยระบบควบคุมเชิงตัวเลขสาม-แกน แม่พิมพ์ได้รับการประมวลผลโดยศูนย์เครื่องจักรกลเพื่อหลีกเลี่ยงรอยขีดข่วนบนพื้นผิวด้านนอกเมื่อจับยึดชิ้นงาน ส่วนการปรับของหัวเชื่อมจะใช้สเต็ปเปอร์มอเตอร์และบอลสกรู ซึ่งสามารถปรับแบบละเอียดได้ด้วยตนเอง-ระหว่างการเชื่อม ลดความเข้มข้นในการทำงานของผู้ปฏิบัติงานและรับประกันคุณภาพการเชื่อม ส่วนใหญ่ประกอบด้วยเตียง, แชสซีแกนหมุน, แชสซีแม่แรง, ตัวยึดนิวแมติก, กลไกการปรับคบเพลิงการเชื่อม, อุปกรณ์กำหนดตำแหน่ง, ระบบนิวแมติก, แหล่งจ่ายไฟเชื่อมและระบบควบคุมไฟฟ้า ชิ้นงานต่างๆ สามารถตั้งค่าพารามิเตอร์บนอินเทอร์เฟซการทำงานได้โดยตรง และจำเป็นต้องเรียกโปรแกรมโดยตรงระหว่างการผลิตเท่านั้น คุณภาพของเครื่องจักรทั้งหมดมีความน่าเชื่อถือ รูปลักษณ์สวยงาม และระดับของระบบอัตโนมัติอยู่ในระดับสูง การเชื่อมอัตโนมัติของแบบฟอร์มการเชื่อม TIG และ MIG สามารถทำได้ (จำเป็นต้องมีตัวป้อนลวดเพิ่มเติมสำหรับการเชื่อม TIG)





อุปกรณ์เชื่อมถัง

วัสดุเชื่อม	อลูมิเนียมแมกนีเซียมอัลลอยด์
ช่วงความยาวของตะเข็บเส้นรอบวงทวิภาคี	300-2200 มม. หรือตามต้องการ
ช่วงความหนา	2-4 มม. หรือตามต้องการ
ความเร็วในการเชื่อม	6-8 นาที/ชิ้น
กำลังของอุปกรณ์ทั้งหมด	25KW
แรงดันไฟฟ้าของแหล่งจ่ายไฟ	380V ± 10% 50HZ
แรงดันอากาศอัด	(0.4-0.6) เมกะปาสคาล





เครื่องเชื่อมถังเชื้อเพลิงอลูมิเนียมสั่งทำพิเศษ



1.ระบบกำหนดตำแหน่ง (แกนกลาง)

• หัวเกียร์และส่วนท้าย: โดยทั่วไป หัวเกียร์จะเป็นชุดขับเคลื่อนแบบแอคทีฟที่มี-เซอร์โวมอเตอร์ในตัวและตัวลดความแม่นยำสำหรับการควบคุมความเร็วแบบไม่มีขั้นตอน ส่วนท้ายเป็นกลไกการหนีบแบบขับเคลื่อน ซึ่งขับเคลื่อนด้วยระบบนิวแมติก และสามารถเลื่อนไปตามรางนำเพื่อรองรับถังน้ำมันที่มีความยาวต่างกันได้
• หัวจับ/ฟิกซ์เจอร์พิเศษ: ติดตั้งบนส่วนหัวและส่วนท้าย ใช้สำหรับจับยึดและหมุนชิ้นงานได้อย่างแม่นยำ สำหรับรูปทรงถังน้ำมันอะลูมิเนียม (ทรงกระบอก ทรงรี สี่เหลี่ยมมุมมน) แกนหมุนเติมอากาศ-หรือหัวจับรูปทรงพิเศษมักได้รับการออกแบบเพื่อให้มีการจับยึดภายใน ทำให้มั่นใจในการจับยึดที่ปลอดภัยโดยไม่ทำลายผนังด้านในของถังและควบคุมการเสียรูปของการเชื่อมได้อย่างมีประสิทธิภาพ



2.ระบบการเชื่อม

• กลไกการป้อนลวด: ติดตั้งด้วยเครื่องป้อนลวดแบบขับเคลื่อนคู่-เพื่อให้แน่ใจว่าการป้อนลวดเชื่อมอลูมิเนียมเป็นไปอย่างราบรื่นและสม่ำเสมอ ป้องกันไม่ให้ลวดอลูมิเนียมที่มีความยืดหยุ่นงอหรือกีดขวาง
• หัวเชื่อม: ใช้หัวเชื่อม MIG กระแสสูง-}ที่ระบายความร้อนด้วยน้ำ- เพื่อจัดการกับกระแสไฟสูงอย่างต่อเนื่องซึ่งจำเป็นสำหรับการเชื่อมอลูมิเนียม
• เซ็นเซอร์ติดตาม: หน้าที่หลักของมันคือการตรวจสอบตำแหน่งและทิศทางที่แม่นยำของรอยเชื่อมในแบบเรียลไทม์ผ่าน{0}}วิธีการตรวจจับการสัมผัสแบบสัมผัส ในระหว่างการเชื่อม ระบบจะระบุความเบี่ยงเบนที่เกิดจากการประกอบชิ้นงานหรือการเสียรูปเนื่องจากความร้อนโดยอัตโนมัติ และป้อนข้อมูลตำแหน่งกลับไปยังระบบควบคุมทันที จากนั้นระบบจะปรับความสูงของหัวเชื่อมแบบไดนามิกเพื่อให้มั่นใจว่าลวดเชื่อมจะติดตามความสูงของการเชื่อมอย่างแม่นยำเสมอ

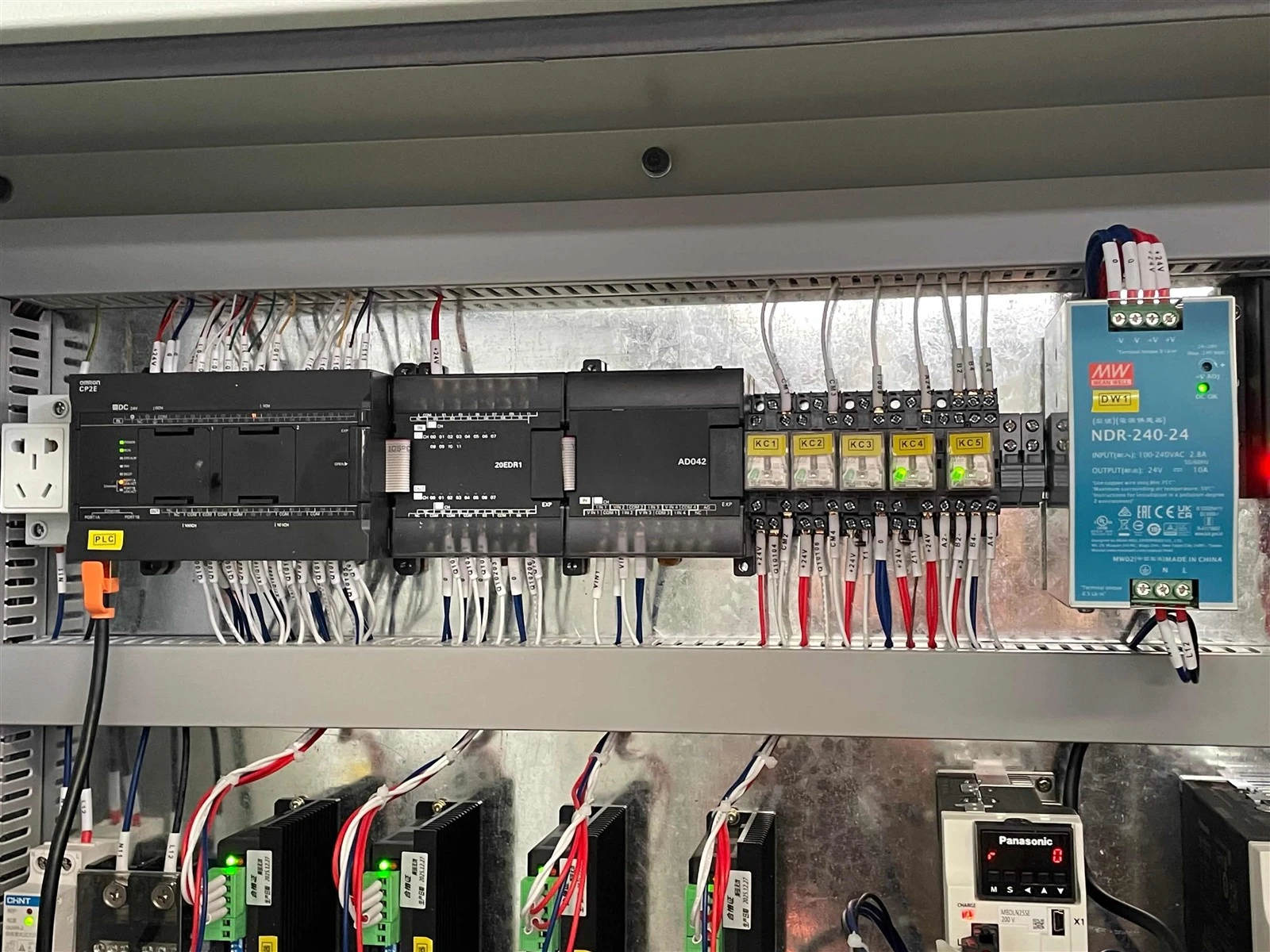

3.ระบบควบคุมไฟฟ้า

• แกนหลัก: ใช้ PLC (Programmable Logic Controller) เป็นศูนย์ควบคุม

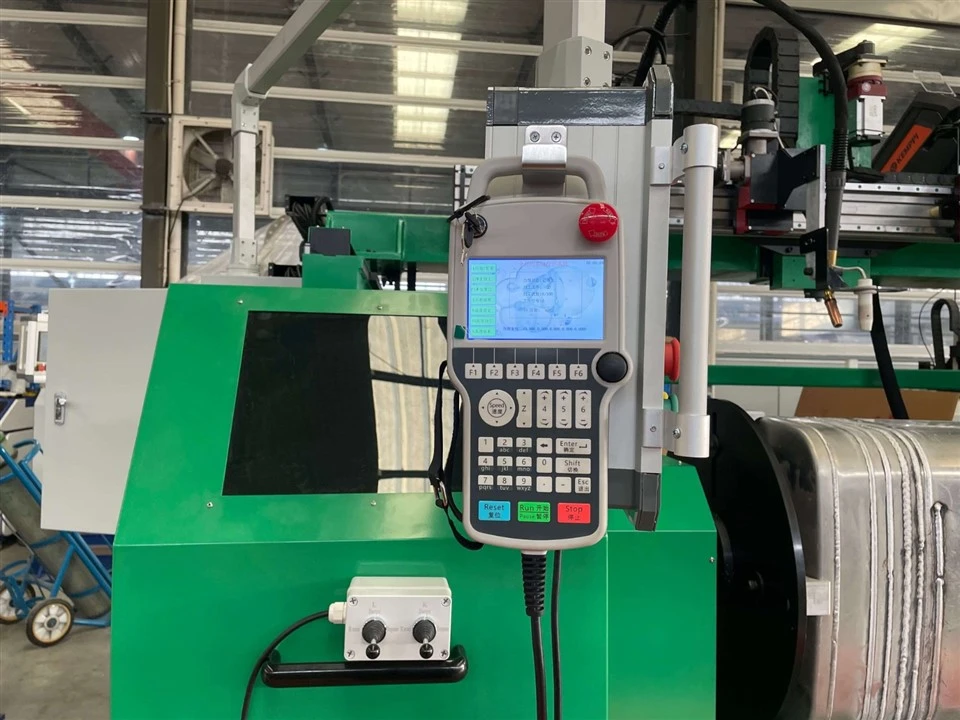

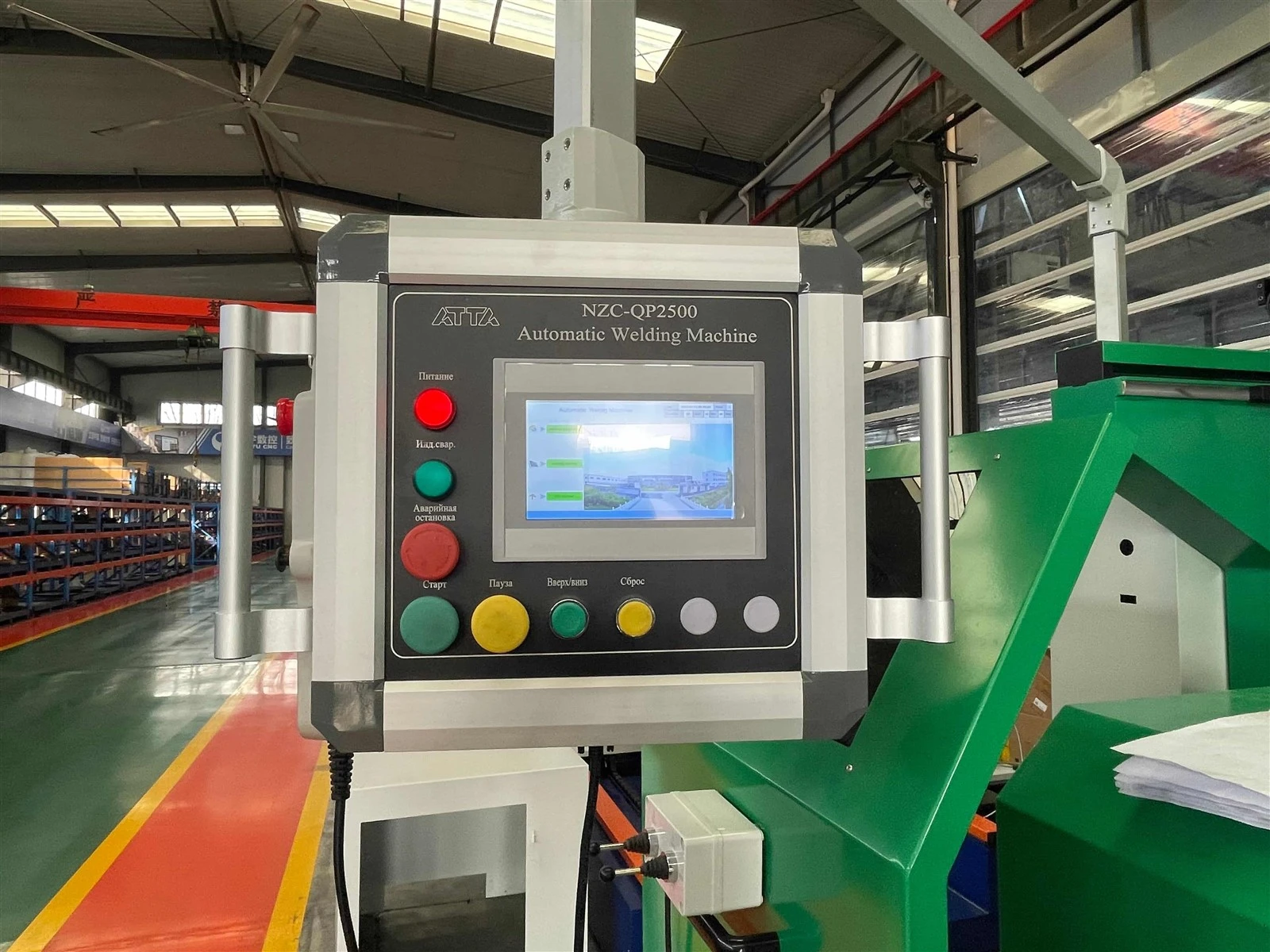

• Human Machine Interface (HMI): ติดตั้งหน้าจอสัมผัสสำหรับการตั้งค่า จัดเก็บ และเรียกคืนพารามิเตอร์การเชื่อม (เช่น กระแสการเชื่อม แรงดันไฟฟ้า ความเร็วในการเชื่อม ความเร็วในการหมุน การเริ่มต้นอาร์ก-ขึ้นและสิ้นสุด-ของพารามิเตอร์-อาร์ค ฯลฯ)
• ฟังก์ชัน: ประสานงานและควบคุมการหมุนตัวกำหนดตำแหน่ง การเคลื่อนที่ของหัวเชื่อม และการจ่ายไฟในการเชื่อม{0}}และการปิดเครื่องเพื่อให้บรรลุการทำงาน (เชื่อมโยงกัน) มีฟังก์ชันการวินิจฉัยข้อผิดพลาดและการแสดงการแจ้งเตือน

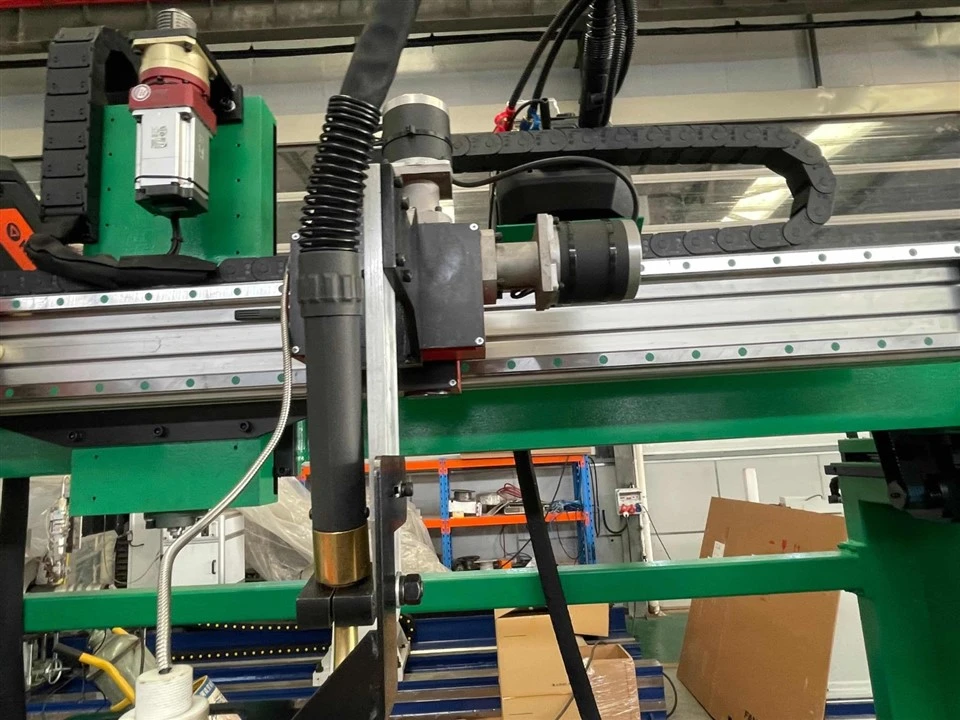

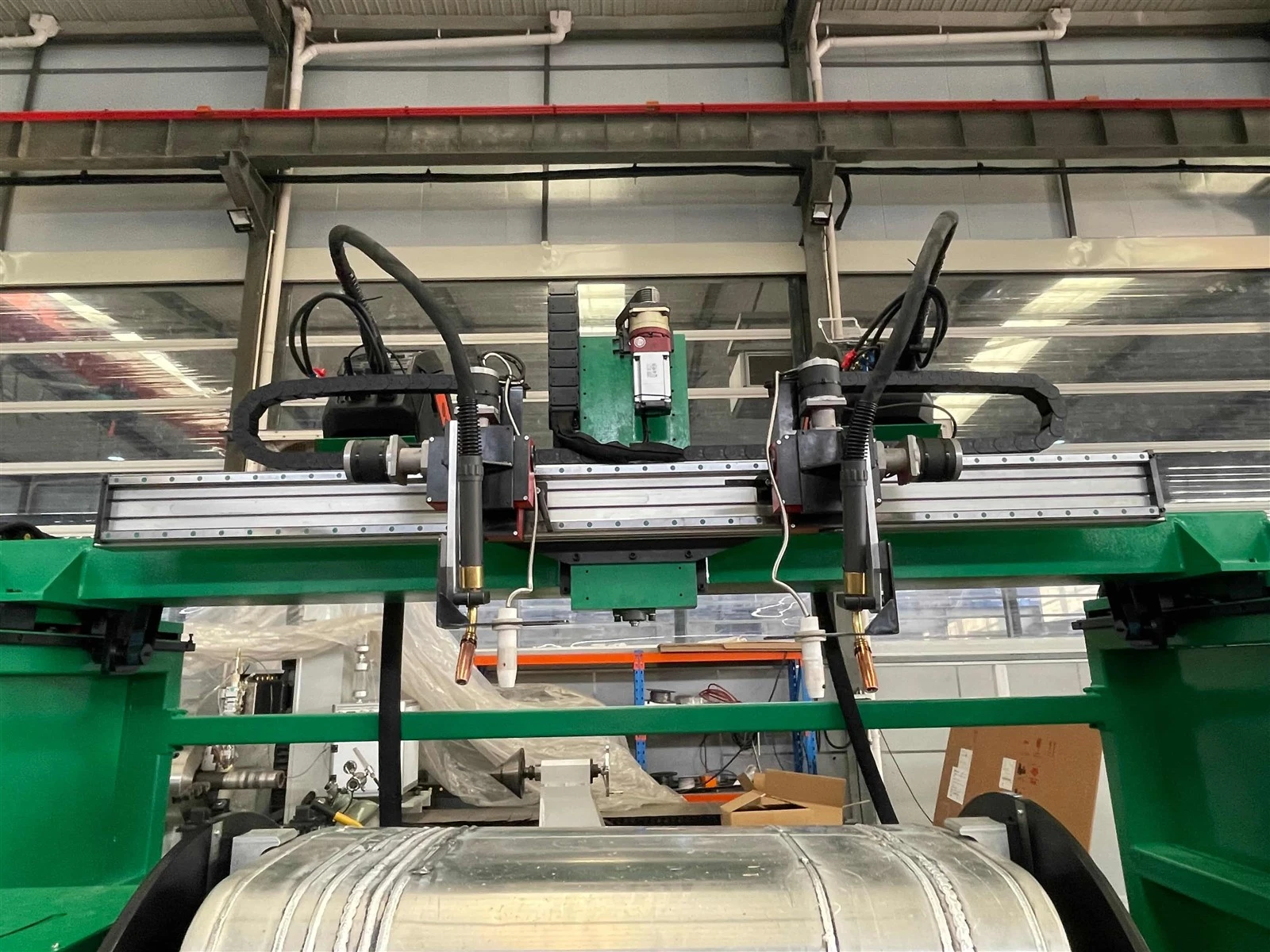

4.กลไกการเดินทาง (Gantry หรือ Cross Table)

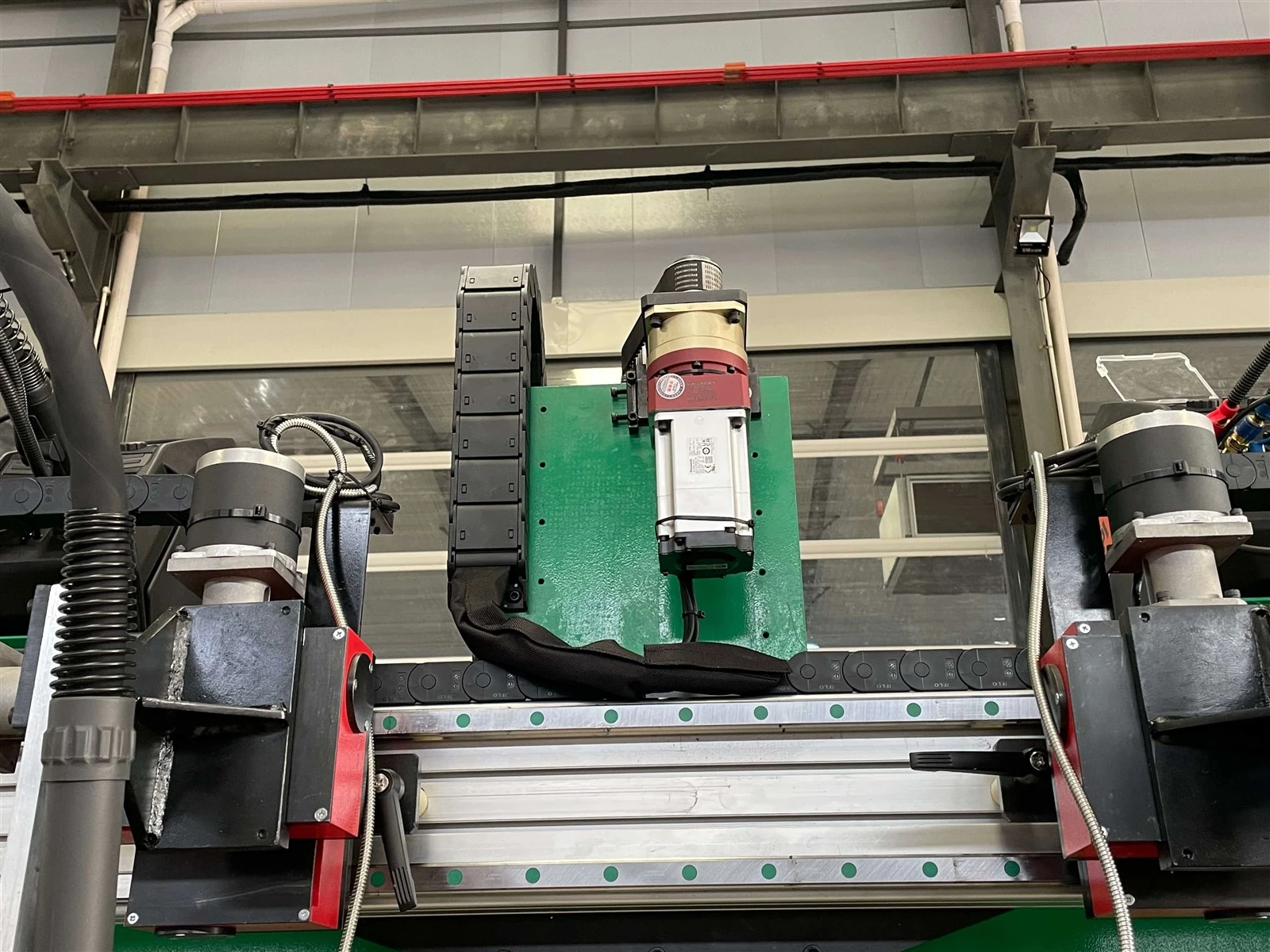

หัวเชื่อมจำเป็นต้องเคลื่อนที่ไปตาม โครงสำหรับตั้งสิ่งของหรือโต๊ะไขว้ โดยทั่วไประบบนี้ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ซึ่งขับเคลื่อนหัวเชื่อมให้เคลื่อนที่เป็นเส้นตรงสม่ำเสมอด้วยการทำงานร่วมกันของเฟืองและรอกซิงโครนัส ด้วยความเร็วที่ซิงโครไนซ์กับการหมุนของตัวกำหนดตำแหน่ง

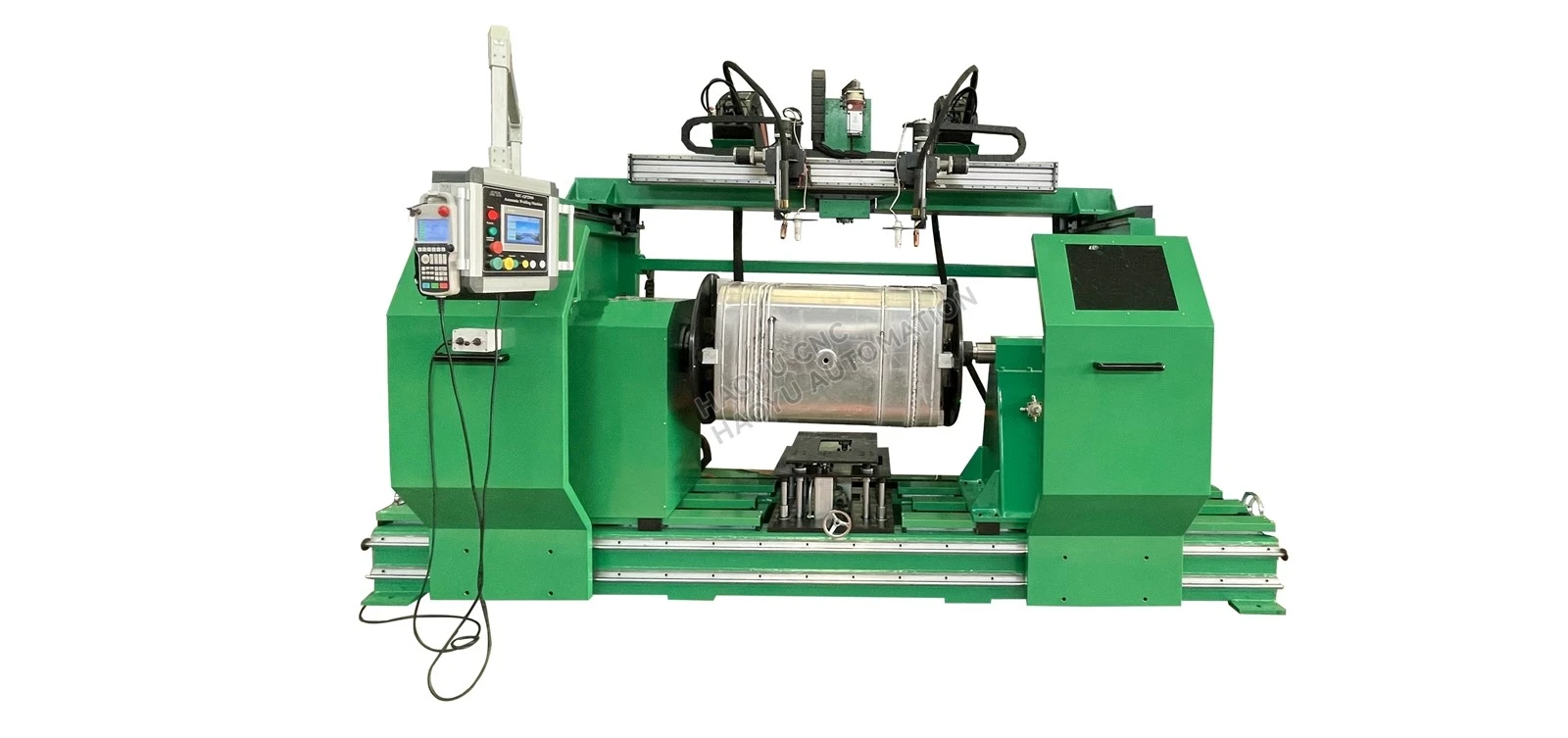

5.การเรนเดอร์

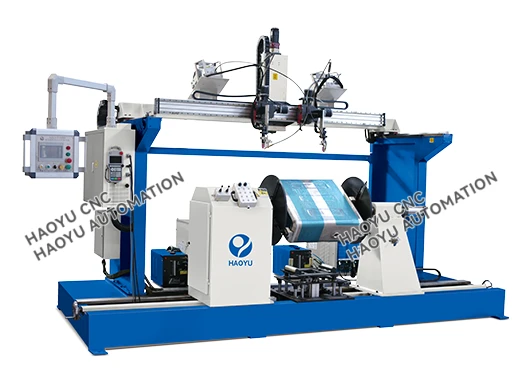

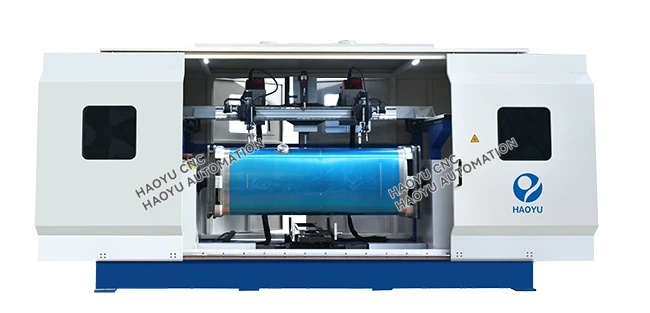

เครื่องเชื่อมถังอลูมิเนียมอัตโนมัติ

1.อุตสาหกรรมหลัก: เครื่องจักรก่อสร้าง เครื่องจักรกลการเกษตร รถยนต์ การต่อเรือ อุปกรณ์ผลิตไฟฟ้า เครื่องอัดอากาศ ฯลฯ

2.ชิ้นงานทั่วไป:

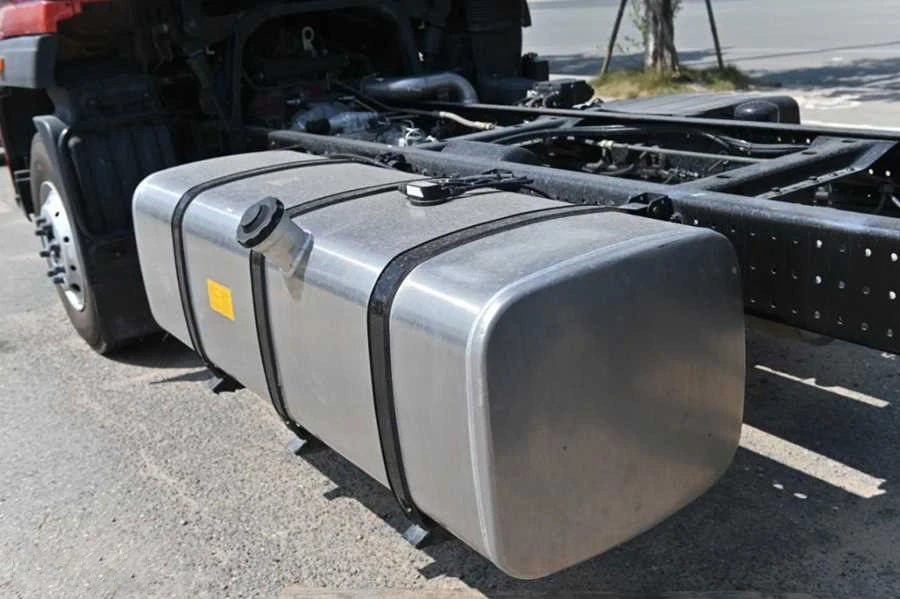

ถังเชื้อเพลิงอลูมิเนียมอัลลอยด์สำหรับเครื่องยนต์ดีเซล รถขุด รถตัก และรถแทรกเตอร์

ถังน้ำมันไฮดรอลิกอลูมิเนียมอัลลอยด์สำหรับระบบไฮดรอลิก

ถังหม้อน้ำอลูมิเนียมอัลลอยด์สำหรับเครื่องยนต์

ภาชนะรับความดันหรือเรือนอะลูมิเนียมอัลลอยด์ที่คล้ายกันอื่นๆ ที่มีการเชื่อมตะเข็บเส้นรอบวงหรือตะเข็บตรง





เครื่องเชื่อมถังเชื้อเพลิงอลูมิเนียม MIG อัตโนมัติ
