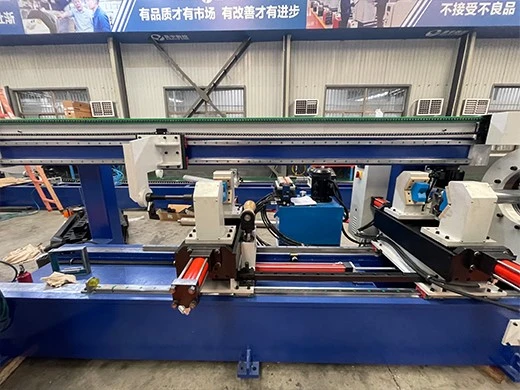

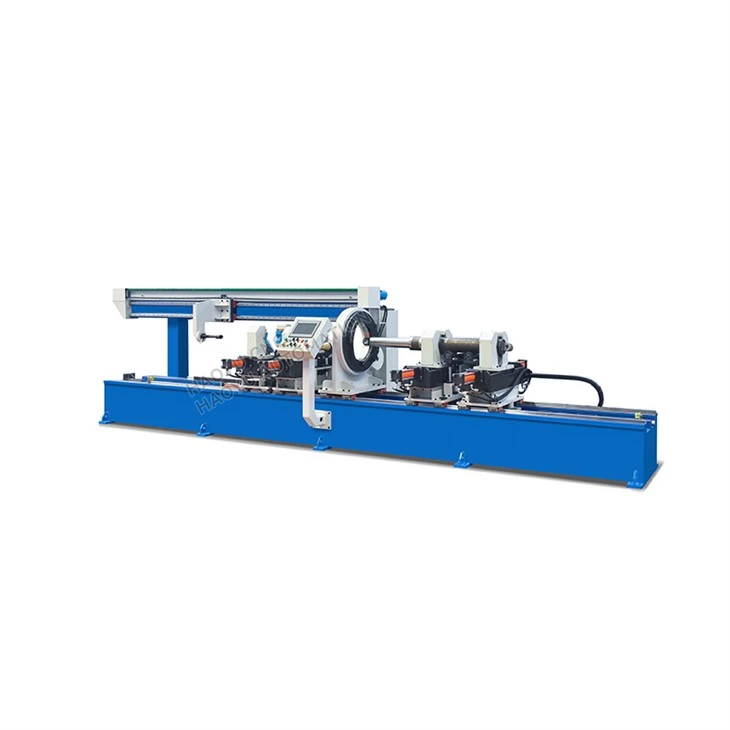

เครื่องถอดและประกอบกระบอกแนวนอนอัตโนมัติ





• แบบฟอร์มพื้นฐาน: โดยทั่วไปเนื้อหาหลักของอุปกรณ์จะวางในแนวนอน กระบอกกระบอกสูบ ก้านลูกสูบ ปลอกนำ และส่วนประกอบหลักอื่นๆ ของกระบอกไฮดรอลิกประกอบในแนวนอน ซึ่งสอดคล้องกับสถานะการทำงานจริงของกระบอกสูบ
• ฟังก์ชันหลัก: ด้วยโครงสร้างทางกลที่แม่นยำ ระบบขับเคลื่อนกระบอกสูบแบบนิวแมติก ไฮดรอลิก หรือเซอร์โวไฟฟ้า ร่วมกับเซ็นเซอร์และระบบ PLC (Programmable Logic Controller) ทำให้ชุดการดำเนินการต่างๆ เสร็จสิ้นโดยอัตโนมัติ เช่น การวางตำแหน่งส่วนประกอบ การกด การกระชับ และการตรวจสอบ
• วัตถุประสงค์การออกแบบ: เพื่อแก้ปัญหาต่างๆ เช่น ความเข้มของแรงงานสูง ประสิทธิภาพต่ำ ความสม่ำเสมอต่ำ (เช่น ความเสียหายที่เกิดกับซีลระหว่างการติดตั้ง แรงบิดในการขันที่ไม่สม่ำเสมอ) และอันตรายด้านความปลอดภัย (-การจัดการกระบอกไฮดรอลิกงานหนัก) ที่เกี่ยวข้องกับการประกอบด้วยมือ





เส้นผ่านศูนย์กลางภายนอกของกระบอกสูบ	สูงสุด380มม
โรคหลอดเลือดสมอง (ขนาดสถานะปิดกระบอกสูบที่สั้นที่สุด)	550มม
ความยาวสถานะปิดกระบอกสูบที่ยาวที่สุด	2500มม
กระบอกสูบที่ยาวที่สุดขยายขนาดสถานะ	5,000มม
ข้อกำหนดแรงบิดของโบลต์สำหรับกระบอกสูบประเภทโบลต์{0}}	3700 Nm ซึ่งสามารถตั้งค่าได้
พลัง	AC380V±10%, 50Hz
ความกดอากาศ	0.5~0.7MPa;

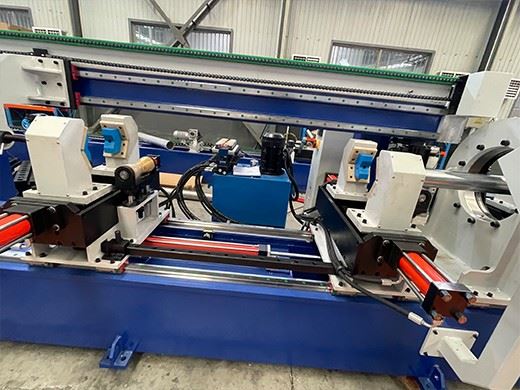

เครื่องถอดและประกอบกระบอกไฮดรอลิกแนวนอนทั่วไปมักจะมีระบบดังต่อไปนี้:

• โครงและเตียง:

โครงสร้างเหล็กที่แข็งแกร่งซึ่งให้การอ้างอิงระดับที่มั่นคงสำหรับเครื่องจักรทั้งหมด

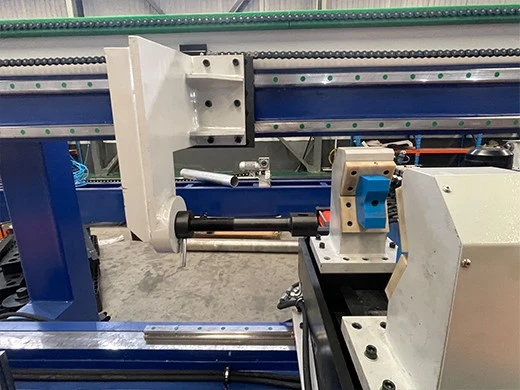

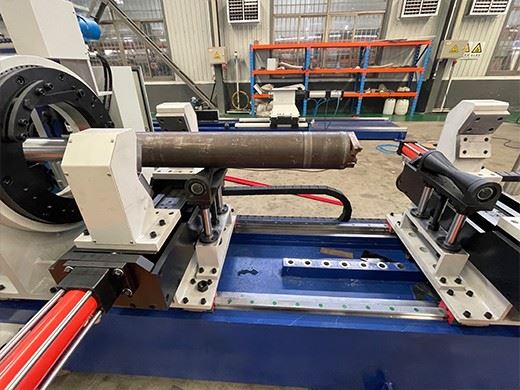

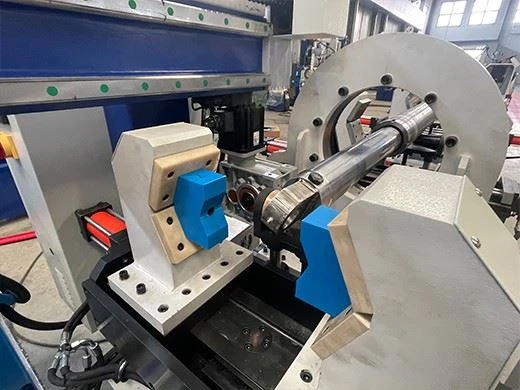

• กลไกการวางตำแหน่งและกลไกการหนีบของกระบอกสูบและก้านลูกสูบ:

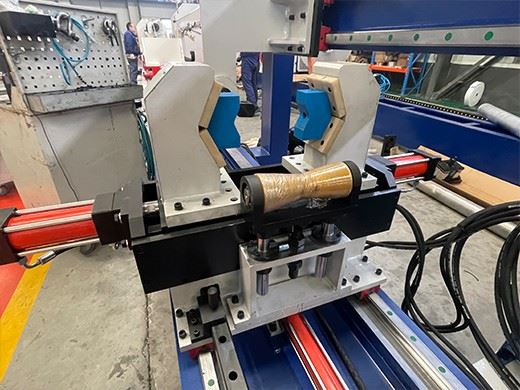

ใช้เพื่อยึดกระบอกสูบหรือก้านลูกสูบอย่างแม่นยำ ทำให้ก้านลูกสูบและกระบอกสูบอยู่ในตำแหน่งโคแอกเชียล โดยทั่วไปจะมีบล็อก V- หรือแคลมป์สั่งทำพิเศษ และกลไกการจับยึดขับเคลื่อนด้วยกระบอกไฮดรอลิก อีกทางหนึ่ง กลไกการยึดก้านลูกสูบยังขับเคลื่อนด้วยกระบอกไฮดรอลิกเพื่อเคลื่อนที่ไปตามรางนำ โดยเคลื่อนก้านลูกสูบไปที่ตำแหน่งด้านในของกระบอกสูบ

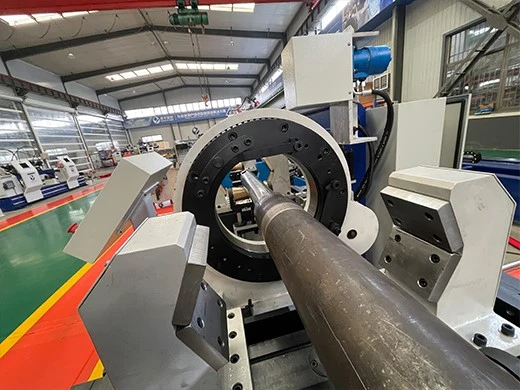

• กลไกการกระชับ:

ประแจขับเคลื่อนด้วยเซอร์โว-ใช้สำหรับขันน็อตฝาปิดปลาย ขั้วต่อพอร์ตน้ำมัน ฯลฯ ให้แน่น โดยมีการควบคุมแรงบิดที่แม่นยำ





• กลไกการสวมอัด-

ใช้มอเตอร์ไฮดรอลิกเพื่อเลื่อนก้านลูกสูบ มอเตอร์ไฮดรอลิกจะเลื่อนก้านลูกสูบไปยังตำแหน่งที่กำหนดไว้ล่วงหน้าเพื่อประกอบให้เสร็จสมบูรณ์ตามค่าที่ตั้งไว้





เครื่องประกอบกระบอกไฮดรอลิก







คำถามที่ 1: จะรู้ได้อย่างไรว่าเธรดเป็นแบบครอสเธรด มีวิธีป้องกันการพันเกลียวไหม?

คำตอบ:หากเกิดการเยื้องศูนย์ แรงบิดจะเพิ่มขึ้น หากจำนวนรอบการหมุนไม่เพียงพอ เครื่องจักรจะตรวจจับได้ว่าเกินแรงบิดที่ตั้งไว้ จากนั้นเครื่องจักรจะหยุดและส่งสัญญาณเตือน เครื่องตรวจจับทั้งแรงบิดและรอบ



คำถามที่ 2: ฉันคิดว่าเราจำเป็นต้องควบคุมความเร็วในการหมุนเพื่อกระชับต่อมโดยให้ช้าลงในตอนแรกแล้วเร่งความเร็วขึ้นแล้วลดความเร็วลงอีกครั้งเพื่อให้ได้แรงบิดสุดท้าย เป็นไปได้ไหม?

คำตอบ:เรามีคุณลักษณะการเร่งความเร็ว-ในตัวในโปรแกรม แต่ลูกค้าไม่สามารถปรับเปลี่ยนได้ ในความเป็นจริงมันเร่งความเร็วด้วยความเร็วต่ำ เกี่ยวกับความเร็วที่ต่ำกว่าในสองสามรอบที่ผ่านมา ความเร็วที่ต่ำกว่าจะถูกกำหนดโดยโปรแกรม เพื่อให้แน่ใจว่าแรงบิดสม่ำเสมอในระหว่างชิ้นงานเสร็จ เราไม่อนุญาตให้ลูกค้าตั้งค่าความเร็วที่ต่ำกว่านี้ ความเร็วที่ต่างกันส่งผลให้สูญเสียแรงบิดต่างกัน แต่สามารถกำหนดได้ว่าจะให้รอบสุดท้ายทำความเร็วต่ำลงได้กี่รอบ



คำถามที่ 3: หากจำเป็นต้องเปลี่ยนแปลงโปรแกรม คุณสามารถทำงานจากระยะไกลเพื่อทำงานนั้นได้หรือไม่

คำตอบ:ใช่ HMI มีฟังก์ชัน wifi เราสามารถรีโมต PLC จากระบบของเราได้





1. โดยปกติเราจะใช้กรณีไม้อัดรมควันสำหรับบรรจุภัณฑ์ สำหรับเครื่องจักรขนาดใหญ่บางรุ่นเราสามารถใช้พาเลทเหล็กและฝาครอบฟิล์มพลาสติกได้ เครื่องจักรทั้งหมดทาสีด้วยสีกันสนิมหรือน้ำมันก่อนออกจากโรงงาน
2. แพคเกจสามารถเป็นไปตามความต้องการของลูกค้า
