เครื่องเชื่อมอัตโนมัติแบบยาวตามแนวตั้งภายใน

เครื่องเชื่อมอัตโนมัติแบบยาวตามแนวตั้งภายใน

I. เชื่อมชิ้นงาน

1. ความยาวชิ้นงาน: 620mm-1000mm

2. เส้นผ่าศูนย์กลางชิ้นงาน: 508 มม

3. ความหนา: 4.75 มม. และ 6.35 มม

4. วัสดุที่ใช้งานได้: เหล็กและสแตนเลส

5. เชื่อม MIG / TIG ภายในท่อ / ถัง

6. เพื่อทำการเชื่อมตะเข็บแนวยาวภายในอัตโนมัติของท่อ / ท่อ ตรวจสอบให้แน่ใจว่าฟอร์มมีความสม่ำเสมอและมีลักษณะที่ดีความลึกของฟิวชั่นและความกว้างของฟิวชั่นตรงตามความต้องการในการเชื่อม เลือกการป้องกันก๊าซไฟฉายส่องจะทำการเชื่อมตะเข็บทั้งรอยเชื่อม

II. คุณสมบัติอุปกรณ์

1. ไฟฉายเชื่อมเคลื่อนที่ไปข้างหน้า - ข้างหลังพร้อมกับตะเข็บเชื่อม ชิ้นงานได้รับการแก้ไขตำแหน่งการเชื่อมเป็นแนวนอน

2. ชิ้นงานถูกจับยึดและติดตั้งตามตำแหน่ง

3.PLC เพื่อควบคุมการดำเนินการทั้งหมด ความเร็วในการหมุนของชิ้นงานถูกปรับโดยอินเวอร์เตอร์ A / C, การปรับแบบ stepless เพื่อปรับปรุงความน่าเชื่อถือของอุปกรณ์

4. โหมดการเชื่อมและข้อกำหนดการเชื่อมสามารถกำหนดไว้ล่วงหน้าบันทึกและเรียกคืน ผ่านทางส่วนต่อประสานของเครื่องจักรสัมผัสการปรับเปลี่ยนพารามิเตอร์และการเปลี่ยนสถานะสามารถเข้าถึงได้อย่างสะดวกสบาย

5. ไฟฉายเชื่อมสามารถปรับขึ้นและลงจากด้านหนึ่งไปอีกด้านหนึ่งและเปิดมุมเพื่อตอบสนองความต้องการในการเชื่อม

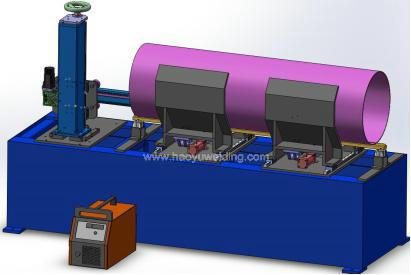

ภาพถ่ายอุปกรณ์

III. พารามิเตอร์ทางเทคนิค

IV.Equipment Composition

ร่างกายเครื่อง adopts ร่างกายรอย ฐานเครื่องเชื่อมด้วยท่อสี่เหลี่ยมและแผ่นเหล็ก มันจะเลือกการรักษาความร้อนหลอมหลังจากเชื่อม มีการติดตั้งคอลัมน์และบูมกล่องแกนหมุนและวางตำแหน่งใบหน้าด้านบนในฐานเครื่อง เครื่องเป็นส่วนประกอบของร่างกาย, กลไกการเคลื่อนไหวของไฟฉาย CNC, กลไกการจับชิ้นงาน, กลไกการกวาดล้างช่องว่างชิ้นงาน, กลไกการสั่นของคบเพลิง, กลไกการสั่นของไฟฉาย, การปรับแบบ 3 มิติไฟฉาย, ระบบควบคุมไฟฟ้า, แหล่งพลังงานเชื่อมและระบบแรงดันไฮดรอลิก
