เครื่องเชื่อมตะเข็บตรงด้านในอัตโนมัติ

เครื่องเชื่อมตะเข็บตรงด้านในอัตโนมัติ

I.คำอธิบาย

เครื่องเชื่อมตะเข็บตรงภายในเป็นอุปกรณ์เชื่อมอัตโนมัติที่ใช้เป็นพิเศษในการเชื่อมตะเข็บตรงภายในชิ้นงาน มีการใช้กันอย่างแพร่หลายในการเชื่อมตะเข็บตรงตามยาวภายในของชิ้นงานทรงกระบอกหรือท่อ เช่น ท่อ กระบอกสูบ และภาชนะ มีบทบาทสำคัญในด้านการผลิตภาชนะรับความดัน อุปกรณ์ปิโตรเคมี หม้อไอน้ำ ถังเชื้อเพลิงรถยนต์ กระบอกไฮดรอลิก ฯลฯ

II. กระบวนการทำงาน

แกนหลักของเครื่องเชื่อมตะเข็บตรงภายในคือการใช้โครงสร้างทางกลเพื่อส่งปืนเชื่อมเข้าไปในชิ้นงานด้านใน จัดแนวให้ตรงกับตะเข็บตรงตามยาวที่จะเชื่อม (เช่น ตะเข็บด้านในหลังจากที่กระบอกสูบถูกเฉือน) จากนั้นจึงตระหนักถึงกระบวนการเชื่อมผ่านการควบคุมอัตโนมัติ:

1. ชิ้นงานจะถูกยึดและยึดให้แน่น เพื่อให้มั่นใจว่าตะเข็บที่จะเชื่อมอยู่ในแนวนอนหรืออยู่ในตำแหน่งที่กำหนดไว้ล่วงหน้า
2. หัวเชื่อมจะถูกสอดเข้าไปในชิ้นงานโดยใช้กลไกการยืดเข้าด้านในและจัดให้อยู่ในแนวเดียวกันกับจุดเริ่มต้นของรอยเชื่อม
3. กระบวนการเชื่อมเริ่มต้นขึ้น แหล่งพลังงานการเชื่อมจะสร้างส่วนโค้ง และลวดเชื่อมจะถูกป้อนและละลายอย่างต่อเนื่อง ในขณะที่ก๊าซป้องกันจะถูกปล่อยออกไปพร้อมกันเพื่อแยกอากาศ
4. หัวเชื่อมเคลื่อนที่ไปตามตะเข็บอย่างสม่ำเสมอด้วยความเร็วที่ตั้งไว้ โดยโลหะหลอมเหลวจะอยู่เต็มรอยต่อและเกิดเป็นรอยเชื่อม
5. เมื่อการเชื่อมเสร็จสิ้น หัวเชื่อมจะกลับสู่ตำแหน่งเดิมโดยอัตโนมัติ และชิ้นงานจะถูกปล่อยและขนถ่าย

III.คุณสมบัติ

• การเชื่อมที่มีความแม่นยำสูง-

​​​​​​​ไฟเชื่อมใช้เซอร์โวไดรฟ์และรางนำทางที่มีความแม่นยำเพื่อให้สามารถทำซ้ำได้สูง เมื่อใช้ร่วมกับระบบติดตามรอยตะเข็บ จะรับประกันตำแหน่งการเชื่อมที่แม่นยำและผลลัพธ์ที่สวยงาม แม้จะมีการเสียรูปของชิ้นงานเล็กน้อยหรือข้อผิดพลาดในการประกอบก็ตาม

• ระบบอัตโนมัติระดับสูง

​​​​​​​ตั้งแต่การตั้งค่าพารามิเตอร์และการวางตำแหน่งคบเพลิงไปจนถึงการเชื่อมเสร็จสิ้น กระบวนการทั้งหมดจะเป็นไปโดยอัตโนมัติ ช่วยลดผลกระทบจากการดำเนินการด้วยตนเองที่มีต่อคุณภาพการเชื่อมให้เหลือน้อยที่สุด (เช่น รอยเชื่อมที่ไม่สม่ำเสมอและรอยเชื่อมรั่ว ซึ่งเป็นเรื่องปกติของการเชื่อมด้วยมือ) ทำให้เหมาะอย่างยิ่งสำหรับการผลิตจำนวนมาก

• ปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนได้

​​​​​​​​​​การออกแบบที่กะทัดรัดของหัวเชื่อมสำหรับเชื่อมสามารถรองรับถังที่มีเส้นผ่านศูนย์กลางขนาดเล็ก-ได้ (อุปกรณ์บางชนิดมีเส้นผ่านศูนย์กลางภายในขั้นต่ำ 100 มม. ขึ้นไป) และสามารถทนต่ออุณหภูมิสูงของพื้นที่การเชื่อมได้ อุปกรณ์บางอย่างมีโครงสร้างป้องกัน-น้ำกระเซ็นและฝุ่น-เพื่อยืดอายุการใช้งานของชิ้นส่วนสิ้นเปลือง

• คุณภาพการเชื่อมที่มั่นคง

​​​​​​​การควบคุมพารามิเตอร์การเชื่อมอย่างแม่นยำ (กระแส แรงดันไฟฟ้า ความเร็ว ฯลฯ) ช่วยให้มั่นใจได้ถึงการเจาะที่สม่ำเสมอ ไม่มีข้อบกพร่อง เช่น ความพรุนและการรวมตะกรัน และความแข็งแรงของการเชื่อมที่ตรงตามมาตรฐานอุตสาหกรรม

IV.รายละเอียดรูปภาพ

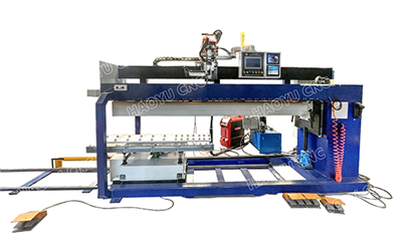

เครื่องเชื่อมตะเข็บตรงด้านในอัตโนมัติ:

V.Vedio สำหรับการอ้างอิงของคุณ

เครื่องเชื่อมตะเข็บตรงด้านในอัตโนมัติ:
