เครื่องเชื่อมตะเข็บวงกลมคู่แบบจมอยู่ใต้น้ำอัตโนมัติ

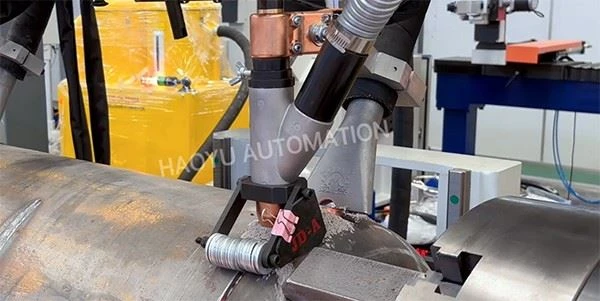

ระบบการกู้คืนและหัวเชื่อม:

ระบบนำฟลักซ์กลับมาใช้ใหม่จะกำจัดฟลักซ์ที่ยังไม่ละลายออกจากบริเวณการเชื่อม กรอง และรีไซเคิลลงในถังจัดเก็บ ช่วยให้สามารถรีไซเคิลฟลักซ์และประหยัดต้นทุนในขณะที่รักษาสภาพแวดล้อมการทำงานที่สะอาด หน้าที่ของปืนเชื่อมคือส่งกระแสเชื่อมและลวดไปยังพื้นที่เชื่อมอย่างแม่นยำ และกระจายฟลักซ์รอบส่วนโค้งอย่างสม่ำเสมอ ทำให้เกิดรอยเชื่อมคุณภาพสูง-และสวยงามน่าพึงพอใจผ่านกระบวนการอาร์กที่จมอยู่ใต้น้ำ

หัวจับแบบหมุน:

หัวจับของเครื่องเชื่อมเส้นรอบวงคู่ส่วนโค้งใต้น้ำเป็นส่วนประกอบหลักในการจับยึดและการวางตำแหน่งชิ้นงาน โดยทั่วไปจะใช้การสั่งงานแบบไฮดรอลิกหรือแบบนิวแมติก และมีระบบตั้งศูนย์และหนีบอัตโนมัติ การออกแบบที่แข็งแกร่งช่วยให้มั่นใจในการยึดเกาะชิ้นงานทรงกระบอกในระหว่างการเชื่อม และช่วยให้การหมุนราบรื่นและแม่นยำ ดังนั้นจึงทำงานร่วมกับหัวเชื่อมเพื่อให้ได้แนวเชื่อมเส้นรอบวงสองด้าน-คุณภาพสูง{3}}

เฟรมหลักและกลไกการเดินทาง:

โครงสำหรับตั้งสิ่งของหรือโครงยื่นค้ำยันที่แข็งแรงถูกนำมาใช้เพื่อรองรับส่วนประกอบการเชื่อมทั้งหมด มีกลไกการเคลื่อนที่ซึ่งปืนเชื่อมสามารถปรับไปทางซ้ายและขวาได้ตามความยาวของชิ้นงาน

ผู้สนับสนุน:

หน้าที่หลักคือรองรับชิ้นงานทรงกระบอกที่จะเชื่อมอย่างแน่นหนา รองรับผนังด้านนอกของชิ้นงานผ่านลูกกลิ้งที่ปรับได้ ทำให้มั่นใจได้ว่าชิ้นงานสามารถหมุนได้อย่างราบรื่นและสม่ำเสมอในระหว่างกระบวนการเชื่อม จึงรักษาตำแหน่งสัมพัทธ์ที่แม่นยำด้วยปืนเชื่อม ในเวลาเดียวกัน โครงรองรับแบบกด-ช่วยอำนวยความสะดวกในการขนถ่ายชิ้นงาน

เซอร์โวมอเตอร์และระบบกระบอกสูบ:

กระบอกสูบนิวแมติกให้แรงขันในแนวรัศมีที่ทรงพลังเป็นหลัก โดยจะดันชิ้นงานที่จะเชื่อมเข้าหาปลายตัวขับอย่างแน่นหนา วิธีนี้ทำให้แน่ใจได้ว่าการต่อชน-ของชิ้นงานทั้งสองจะประกบกันอย่างแม่นยำและมีการโหลดล่วงหน้าที่เพียงพอ ซึ่งเป็นการวางรากฐานสำหรับการเชื่อมคุณภาพสูง- ในทางกลับกัน เซอร์โวมอเตอร์จะขับเคลื่อนการหมุนของแท่นส่วนท้ายอย่างแม่นยำ รักษาการซิงโครไนซ์อย่างเข้มงวดกับมอเตอร์ที่ปลายไดรฟ์ ทำให้มั่นใจได้ว่าการหมุนของชิ้นงานจะสม่ำเสมอและราบรื่นระหว่างการเชื่อม
